拖鏈電纜被廣泛應用于各個領域，這類電纜具有較高的柔韌性及耐磨抗拉性能，在反復拖拽的場所尤為常見。

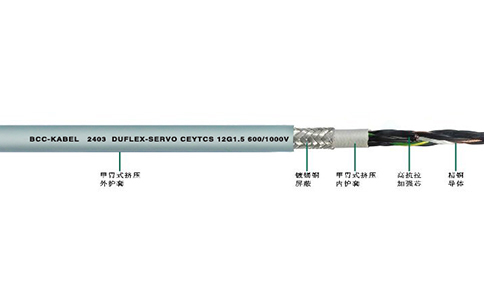

拖鏈電纜由哪些部分組成？一般它主要由抗拉中心、內護套以及外護套等七大部分組成。下面小編就為大家簡單介紹一下拖鏈電纜的七個重要組成部分。

第一，導體結構。拖鏈電纜因?yàn)榻?jīng)常被用于反復移動的場所，因此對其中的導線具有較高的柔韌性要求。一般來說，電纜的柔韌性隨著導線變細而提高，但是在選擇的時候也要避免過細的導線，因?yàn)檫@類導線容易導致電纜纏繞的現象。

第二，抗拉中心。不同于普通電纜用廢棄物料進行芯線填充的方法，這種電纜內部存在一個真正的抗拉中心對電纜的絞線進行保護。抗拉中心主要存在于其內部各個芯線的交叉區域內。

第三，芯線絕緣。電纜內為了保證其中的絕緣材料彼此不會相互粘滯并且每股導線必須要有一定的支撐，因此在其中應用芯線絕緣以便提高它的可靠性。

第四，絞線。由于電纜中使用的一些絕緣材料，必須將絞線設計成運動狀態的結構。并且要保證其采用成束絞合的方式纏繞在抗拉中心周圍。

第五，內護套。為保證絞線結構之間不出現紊亂，使用甲胄式擠壓成型的內護套。這種內護套能避免普通填充料帶來的一系列問題。

第六，屏蔽。屏蔽層主要是在內護套之外的一層組織結構，它的緊密包裹能對其中的內護套起到很好的保護作用，并且還能增加電纜的抗扭力作用，防止其因?yàn)檫^度彎曲而斷裂損壞。

第七，外護套。一般來說，不同的外護套往往具有不同的功能，比如說有的具有抗低溫功能，而有的耐油性比較好等等。但是不管哪一種外護套，它的耐磨性都是比較優異的。并且也要保證使用的外護套就有較高的柔韌性壹基金支撐功能。

以上七點就是拖鏈電纜的重要組成部分，了解拖鏈電纜的基本組成結構不但利于選擇拖鏈電纜型號，也利于設計出性能更加優異的運動電纜。

• 問

  柔性電纜與軟電纜是什么關系？

  答

  柔性電纜，英文為Flexible cable，早期多用于進口電纜，而在我國的電工專業術語中，軟電纜的英文也為Flexible cable，可見柔性電纜與軟電纜屬于同一種電纜的兩種名稱。柔性電纜與軟電纜采用多股導體，具有一定的靈活性，用于固定安裝的場合。
